說安裝使用維護800X壓差旁通平衡閥使用說明書

201710-2520:37:39
信息詳情

說安裝說使用說維護800X壓差旁通平衡閥產品使用說明書

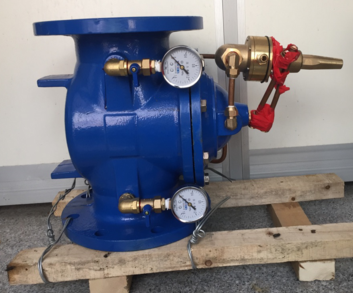

800X壓差旁通平衡閥

800X壓差旁通平衡閥產品使用說明書

產品簡介
       本單位生產的800X壓差旁通平衡閥主要應用于空調系統供、回水之間,供、回水之間的壓差于一固定值,提高系統能量的利用率,降低噪音,以有防止過大壓差對系統設備的損壞,其主要由主閥及壓差向導閥組成。

800X壓差旁通平衡閥技術參數:

       公稱通徑:DN50-600mm;密封試驗:1.1倍的公稱壓力;公稱壓力:1.0/1.6MPa;殼體試驗:1.5倍的公稱壓力;工作溫度:0-80度。
       800X壓差旁通平衡閥主要外形尺寸及結構簡圖。
       備注:法蘭鉆孔按GB/T17241.6-1998標準。

800X壓差旁通平衡閥引用標準

       法蘭連接GB/T17241.6-1998,整體鑄鐵管法蘭;
       材料:GB12225-89,通用閥門,銅合金鑄件技術條件;
       GB12226-89,通用閥門,灰鑄鐵技術條件;
       GB12227-89,通用閥門,球墨鑄鐵技術條件;
       試驗:ISO5208,工業用閥門-閥門的壓力試驗。

壓差旁通平衡閥安裝

       1.裝卸:壓差旁通平衡閥應小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管的,保護涂裝層,閥門應小心地放落地下,不能直接落于地面。
       2.安裝前的檢查:在裝卸到目的地后,   先按說明書上的內容檢查確認,配管是否正確,連接是否,運輸過程中有無對閥門進行損壞,各種零件是否完整。
       3.安裝前應清理管道中的雜質,檢查相應的法蘭應與閥門的法蘭的壓力等級,公稱通徑相一致,以保持管路的   。
       4.在800X壓差旁通平衡閥前后,應安裝兩只RVHX彈性座封閘閥,以檢測及維修使用。別忘記了管道   有安裝Y型除污器,過濾管道雜物的。
       5.壓差向導閥之感應壓力的管道應直接接在供水及回水管道上,以達到能準確反應供回之間的壓差,為安裝使用的方便,可在感應管道上裝上小球閥。
       6.安裝圖:
800X壓差平衡旁通閥安裝圖

800X壓差旁通平衡閥使用

       1.使用前先檢查所有的閘閥,球閥、針閥是否在全通狀態。
       2.觀測供、回水之間的壓力,根據壓差值調整壓差向導閥,擰開向導閥上的頂帽,用活動扳手旋轉頂部螺桿,從上往下看,順時針旋轉時壓差增加,逆時針旋轉時壓差減小,根據所需要的壓差值進行旋轉,當壓差達到所需要求時,擰上頂帽,此時壓差就會(huì )在設定的壓差值,而不論管道的壓力變化如何。
       3.主閥的動作速度可由針閥進行調整,當順時針旋轉時動作減慢,當逆時針旋轉時動作加快,正常情況下,針閥已設定好,面不需要進行調整。

壓差旁通平衡閥維護:

       1.應定期檢查供、回水之間的壓差是否在所需的范圍之內。
       2.可能現的情況
       供、回水之間的壓差小于設定值:檢查主閥是否被異物填塞,造成無法關閉,檢查針閥是否被   關閉或幾乎關閉。
       供、回水之間的壓差大于設定值:檢查出口球閥是否關閉,向導閥被異物堵塞。
800X壓差平衡旁通閥修理
       正常漏水、零部件損壞,操作困難,以及其它的主要缺陷應由維修人員接到失效報告后進行修理。如果在工地直接修理,需帶各式工具至現場,關閉兩端閘閥,如損壞,缺少零件需與生產商聯系。附加的,在消防、政府部門   有一個滿意的修理報告。

800X壓差旁通平衡閥注意事項

       800X壓差平衡旁通閥不能應用于供應商推薦的范圍之外,以下的警告不是所有的,但是是有所幫助的。
       A.不要用于高于公稱壓力的管道上。
       B.不要用于其它不合適推薦的介質上。
       C.不要暴露于冰凍的溫度下。
