軸向型內壓式波紋補償器(TNY)用途:
本產品主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向合成位移,具有補償角位移的能力,但一般不應用它補償角位移。
軸向型內壓式波紋補償器(TNY)型號:
本廠生產DN32-DN8000,壓力級別0.1Mpa-2.5Mpa
軸向型內壓式波紋補償器(TNY)連接方式:
1、法蘭連接 2、接管連接
產品軸向補償量:
18mm-400mm
一、型號示例
![]() |

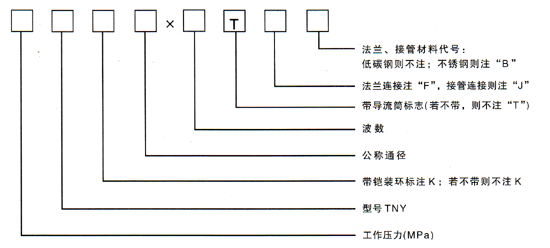

舉例:0.6TNY500*4TF
表示:公稱通徑為Φ500,工作壓力為0.6MPa,(6kg/cm2)波數為4個,帶導流筒,碳鋼法蘭連接的內壓式波紋補償器。
二、軸向型內壓式波紋補償器(TNY)使用說明:
內壓式波紋補償器主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向的合成位移,具有補償角位移的能力,但一般不應用它來補償角位移。
三、內壓式波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A 軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y 彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ 合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向實際位移量mm
Ky:橫向剛度N/mm Y:橫向實際位移量mm
Kθ:角向剛度N·m/度 θ :角向實際位移量度
P:工作壓力MPa A:波紋管 面積cm2(查樣本)
L:補償器中點至支座的距離m
四、軸向型內壓式波紋補償器(TNY) 應用舉例:

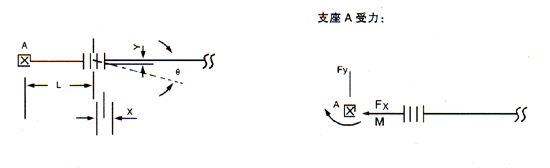

某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度300°C,環境 低溫度-10°C,補償器安裝溫度20°C,根據管道布局(如圖),需安裝一內壓式波紋補償器,用以補償軸向位移X=32mm,橫向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,補償器疲勞破壞次數按15000次考慮,試計算支座A的受力。
![]() |
|

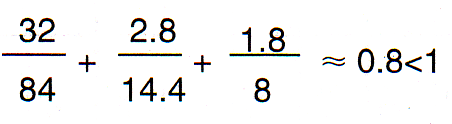

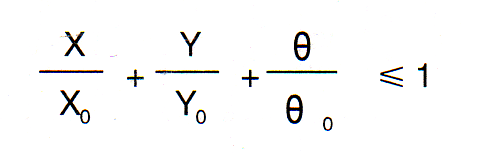

解:(1)根據管道軸向位移X=32mm。 Y=2.8mm。 θ=1.8度。 由樣本查得0.6TNY500×6F的軸向位移量X0=84mm, 橫向位移量:Y0=14.4mm。角位移量:θ0=±8度。 軸向剛度:Kx=282N/mm。橫向剛度:Ky=1528N/mm 。 角向剛度:Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求: |
|
![]() |
|
將上述參數代入上式: | |
![]() |
|
(2)對補償器進行預變形量△X為: | |
![]() |
|
因△X為正,所以出廠前要進行“預拉伸”13mm。 (3)支座A受力的計算: 內壓推力:F=100·P·A=100×0.6×2445=14600(N) 軸向彈力:Fx=Kx·(f·X)=282×(1/2×32)=4512(N) 橫向彈力:Fy=Ky·Y=1528×2.8=4278.4(N) 彎 矩:My=Fy·L=4278.4×4=17113.6(N·m) Mθ=Kθ·θ =197×1.8=354.6(N·m) 合成彎矩:M=My+Mθ=17113.6+354.6=17468.2(N·m) |
